Una brida es una pieza en forma de disco, generalmente utilizada para conectar tuberías, válvulas, bombas y otros equipos, permitiendo una conexión y sellado fiables entre ellos. A continuación, se ofrece una descripción detallada de las bridas:

Clasificación

Por método de conexión

Brida roscada: se conecta a la tubería mediante rosca, adecuada para tuberías de pequeño diámetro y condiciones de baja presión, fácil de instalar y desmontar, pero con una estanqueidad relativamente pobre.

Brida soldada: incluye bridas soldadas a tope y bridas soldadas a tope. Las bridas soldadas a tope son adecuadas para tuberías importantes con altas temperaturas, altas presiones y medios tóxicos; la calidad de la soldadura debe ser alta, pudiendo soportar grandes presiones y tensiones; las bridas soldadas a tope se utilizan a menudo en tuberías de media y baja presión, con un proceso de soldadura relativamente simple y un coste bajo.

Brida suelta: se divide en brida suelta con pestaña y brida suelta soldada a tope. La placa de brida de la brida suelta no se suelda directamente a la tubería, sino que se conecta a la tubería mediante una pestaña o soldadura a tope, con buena flexibilidad y resistencia a la corrosión, a menudo utilizada en tuberías de metales no férreos, tuberías de acero inoxidable y sistemas de tuberías con requisitos especiales.

Brida soldada a tope: la tubería se inserta en el orificio de la brida y se suelda, adecuada para tuberías de pequeño diámetro, garantizando una buena estanqueidad, pero no adecuada para tuberías de alta presión y con grandes vibraciones.

Por tipo de superficie de sellado

Brida con superficie de sellado plana: la superficie de sellado es plana, con una estructura simple, adecuada para situaciones con baja presión, medios no tóxicos y no inflamables ni explosivos.

Brida con superficie de sellado en relieve: la superficie de sellado tiene una cierta protuberancia, en comparación con la superficie de sellado plana, tiene una mejor estanqueidad y una aplicación más amplia.

Brida con superficie de sellado convexa-cóncava: compuesta por una superficie convexa y una cóncava, con un buen rendimiento de sellado, a menudo utilizada en tuberías con medios inflamables, explosivos y tóxicos, y con presiones más altas.

Brida con superficie de sellado de espiga y ranura: la superficie de sellado está compuesta por una superficie de espiga y una ranura, con un excelente rendimiento de sellado, adecuada para tuberías con medios de alta presión, tóxicos, inflamables y explosivos, pero con mayores requisitos de procesamiento e instalación.

Brida con superficie de sellado de junta anular: utiliza un anillo metálico como elemento de sellado, con un excelente rendimiento de sellado, adecuada para sistemas de tuberías con medios de alta temperatura, alta presión y alta corrosividad.

Usos

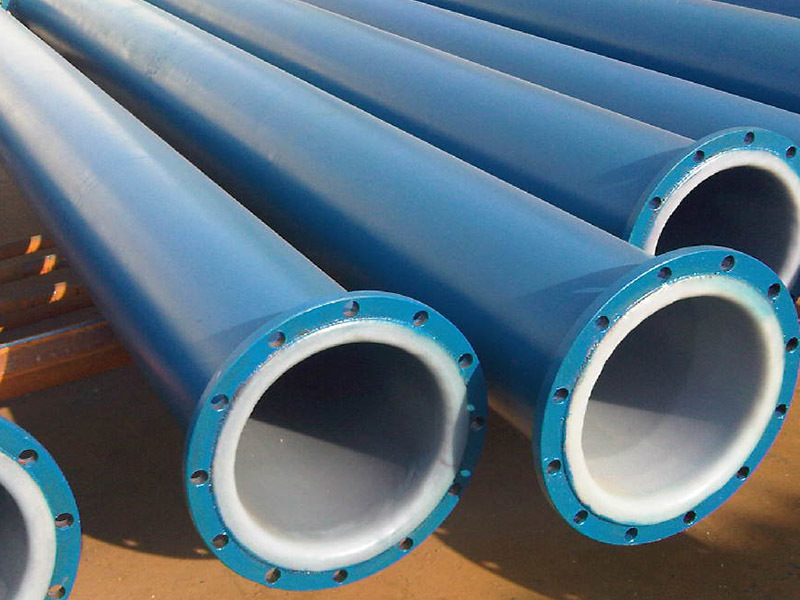

Conexión de tuberías: Es el uso principal de las bridas, pudiendo conectar varias secciones de tuberías para formar un sistema de tuberías completo, facilitando la instalación, el mantenimiento y la reparación de las tuberías.

Conexión de equipos: Se utiliza para conectar varios equipos químicos, dispositivos mecánicos, etc., como reactores, intercambiadores de calor, bombas, compresores, etc., haciendo que la conexión de las tuberías entre los equipos sea más fiable y fácil de operar.

Sellado: Mediante la instalación de juntas, la conexión de bridas puede lograr un buen rendimiento de sellado, evitando fugas de medios en las tuberías y garantizando el funcionamiento seguro del sistema de tuberías.

Requisitos técnicos

Precisión dimensional: El diámetro exterior, el diámetro interior, el grosor y la distancia entre los orificios de los pernos de la brida deben cumplir con los requisitos de las normas pertinentes, para garantizar la correcta combinación con las tuberías y otros componentes de conexión.

Requisitos de material: Según las características del entorno de uso y los medios, se debe elegir el material adecuado. Los materiales comunes son acero al carbono, acero inoxidable, acero de aleación, hierro fundido, etc. El material debe tener suficiente resistencia, resistencia a la corrosión y tenacidad para satisfacer los requisitos de trabajo del sistema de tuberías.

Calidad superficial: La superficie de sellado y la superficie de conexión de la brida deben ser lisas y planas, sin grietas, porosidad, poros, rebabas, etc., para garantizar el rendimiento de sellado y la fiabilidad de la conexión.

Calidad de la soldadura: Para las bridas soldadas, el proceso de soldadura debe cumplir con las normas pertinentes, la soldadura debe ser completa y uniforme, sin defectos de soldadura, después de la soldadura se debe realizar el tratamiento térmico necesario y la inspección no destructiva, para garantizar la calidad de la soldadura.
